Через год после сборки сруба подошло время установки дверей и окон

Независимо от выбранного проекта бани существует несколько методов установки, рассмотрим некоторые из них

Рассмотрим последовательность работ при установке обсадного бруска.

Выпиливается цепной пилой проём под дверь или окно таким образом, чтобы захватить половину верхнего и нижнего бревна (рис.1). Разметку делаем исключительно с помощью отвеса или лазерного уровня, так как точности строительного уровня недостаточно.

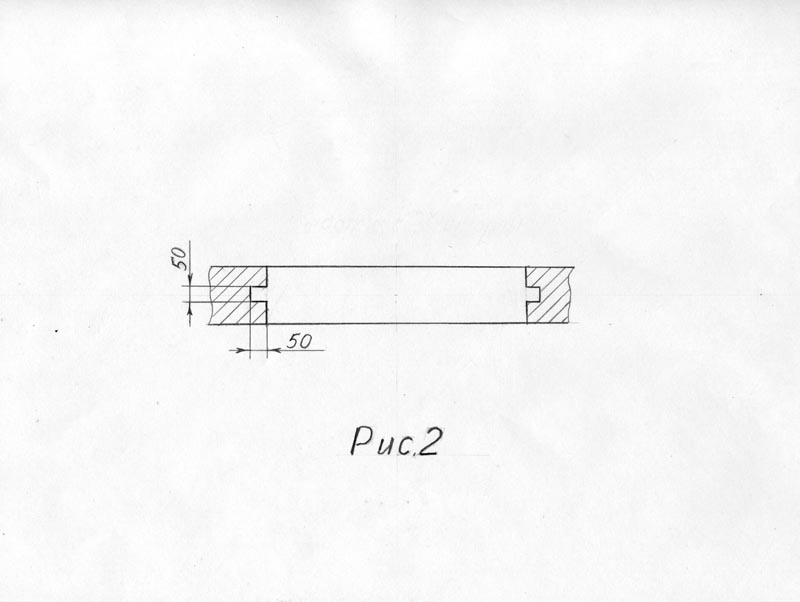

В торце стены проёма выбирается паз шириной 50мм. и глубиной 48-50мм. (рис.2 и штриховая линия на рис.1). Этот паз можно выбрать с помощью цепной пилы, циркулярной пилы, но ещё лучше использовать фрезер. Сверху и снизу паз добирается вручную долотом и стамеской. В паз забиваем брусок 50х50мм.

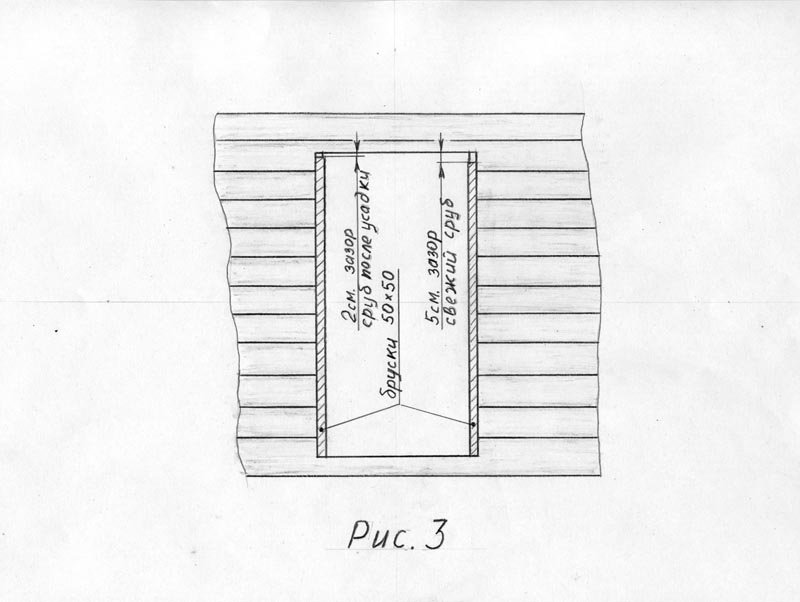

Если сруб свежей рубки, то длина бруска должна быть на 5см. меньше длины паза, если сруб уже севший, то на 2см. (рис.3).

Если сруб ставить под усадку, то можно было бы этим пока и ограничиться. Да, одного бруска для сруба достаточно, но если дом из бруса или из оцилиндровки, то изгибающие и скручивающие силы настолько велики, что прочности бруска может не хватить. Что может получиться хорошо показано в известной статье «Коварная оцилиндровка». В большинстве случаев к бруску сразу подшивается гвоздями или лучше саморезами доска толщиной 30-50мм. Ширина доски равна толщине стены, для круглого бревна и оцилиндровки (рис.4), и несколько более широкая, с учётом будущей обшивки, для бруса, лафите и полулафита. Если проём в последующем не будет обшиваться, то саморезы можно утопить и в отверстие вставить на клей бужи, которые потом обрезать и зашлифовать.

Некоторые строители даже ставят вместо деревянного бруска стальной швеллер.

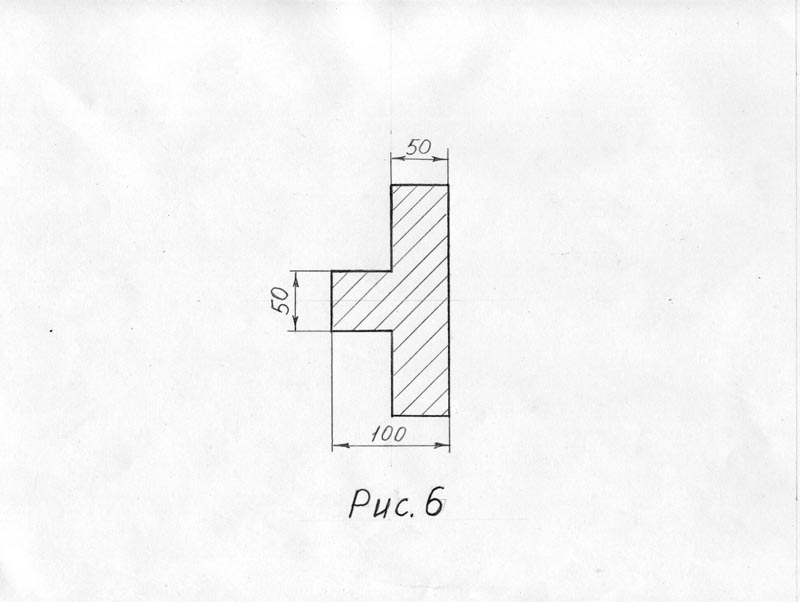

Далее к нижнему бревну враспор прибивается доска порога, а сверху доска, формирующая дверной проём (рис.5). Вместо бруска с доской для большей прочности можно из бруса толщиной 100мм. выпилить Т-образный профиль (рис.6).

Устанавливаем дверную коробку.

Перед тем, как вырезать дверной проём надо его рассчитать. Высота проёма делается с запасом на усадку, учитывая, что верхнее и нижнее бревно вырезается частично, но не меньше половины. Ширина получившегося проёма под дверную коробку должна быть равна ширине коробки + 2см., а высота равна высоте коробки + 1см. Прокладки между коробкой и проёмом лучше сделать из фанеры - она хорошо расслаивается под нужный размер. После установки дверной коробки зазор запенивается с боков и сверху, снизу коробка ставится на порог (рис.7 и рис.7а).

Для лучшей герметизации дверного проёма снизу, в месте установки коробки можно сделать паз шириной 20-30мм. и глубиной 10мм. так, чтобы под коробку можно было залить пену. Снаружи запененный зазор закрывается обналичкой двери, а изнутри раскладкой. В отверстия под шляпки саморезов на клею забиваем бужи, которые после высыхания клея обрезаем и зашлифовываем.

Такая установка дверной коробки не в свежесобранном срубе не будет влиять на его усадку.

Второй способ – установка обсады из бруса.

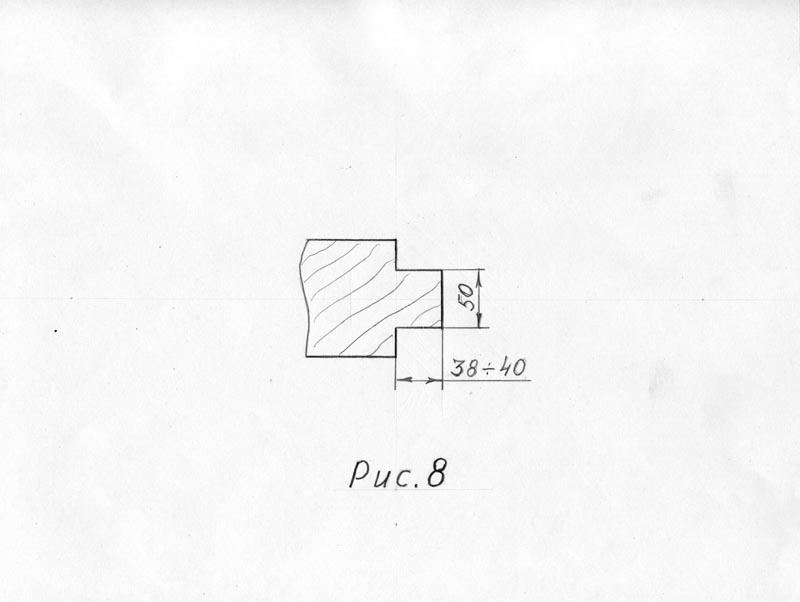

Начинаем опять с выпиливания цепной пилой дверного проёма, как и в первом случае. Затем в торце проёма с помощью циркулярной пилы делам шип шириной 50мм. и высотой 35-38мм. (рис.8), сверху и снизу добирается долотом и стамеской.

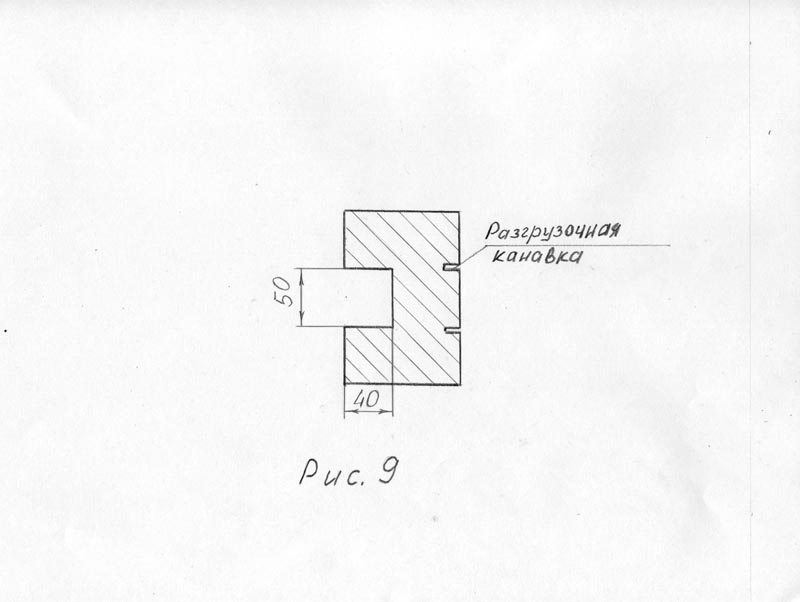

Берём брус 100х100мм. (100х150, 100х200) и посредине делаем паз шириной 50мм. и глубиной 40мм. Паз выбираем фрезером, если впоследствии проём двери будет обшиваться вагонкой, то с обратной стороны от паза делается 1-2 разгрузочные канавки (рис.9), которые потом закроются вагонкой. Длину бруса, для свежего сруба, надо делать короче высоты проёма с таким расчётом, чтобы в конечном итоге сверху остался зазор не менее 5см., для отстоявшегося сруба достаточно иметь зазор 2см. Внизу проёма делаем пазы глубиной 5мм. для фиксации обсады (рис. 10).

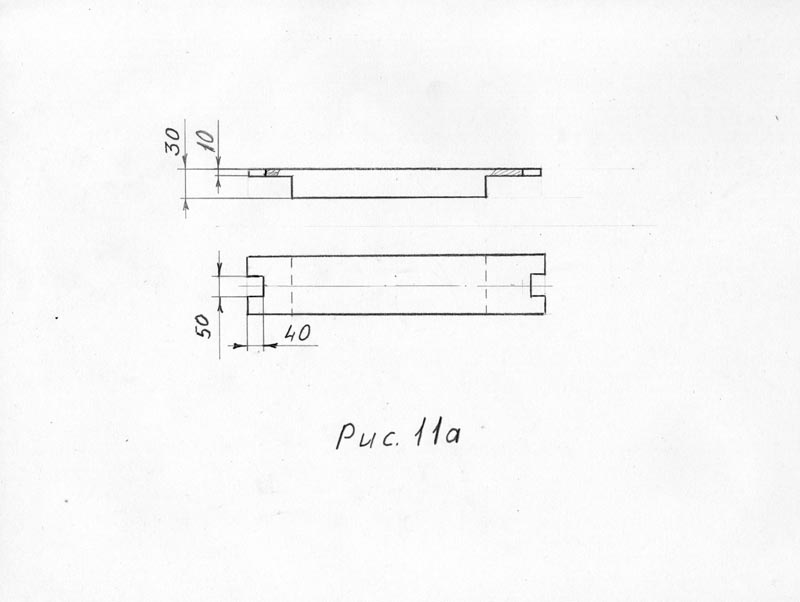

Сверху есть два метода фиксации обсады: первый способ – устанавливаем враспор доску 50х200 и крепим её саморезами. Второй способ – без гвоздей и шурупов. Для верхней части проёма делается доска, как на рисунке (рис.11а). Устанавливаем один из брусов обсады, вставляем доску, ставим второй брус обсады и опускаем верхнюю доску, всё, проём готов без единого гвоздя и в любой его момент можно разобрать (рис.11).

С обсадой дверная коробка, как правило, не ставится, а непосредственно в ней фрезером делаются выборки для дверного полотна (рис.12). В брусовом доме, если предусматривается обшивка стен вагонкой, в обсаду желательно установить дверную коробку. Её можно поставить, как и в предыдущем случае – на пену, но лучше для неё сделать в обсаде выборки. В этом случае дверную коробку крепим с торца, тогда отверстия под саморезы закроются обналичкой (рис.13).

Из рисунка понятно, как рассчитать ширину и высоту проёма в стене, исходя из толщины стены, размеров дверной коробки, толщины обсадного бруса и толщины вагонки.

Устанавливаем окно

Окно устанавливается, как правило, «на пену», которая закрывается обналичкой снаружи и раскладкой изнутри. Если под окно вырезается не больше трёх брёвен, то брусок не устанавливается. Проём окантовывается доской, причём вертикальная доска крепится только к нижнему бревну, чтобы не мешать усадке сруба. К окантовке крепим окно саморезами и запениваем.

Ещё раз напоминая, что разметку проёма, и пазов в нём обязательно делать только с помощью отвеса или лазерного уровня, так как точность строительного уровня недостаточна.

Что делать, если проём выпилили, брусок не поставили, и за год стену повело.

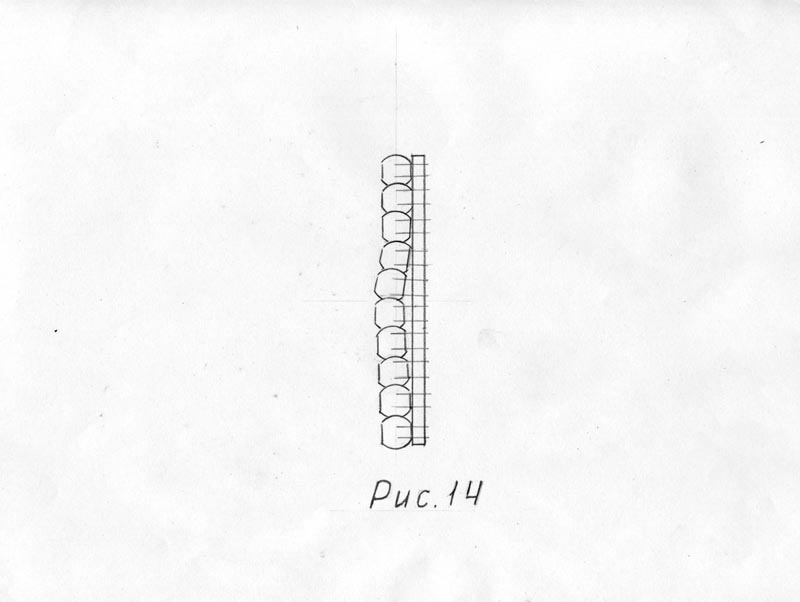

Предположим, что вам поставили сруб, сделали проёмы под двери, но ничем их не закрепили. Прошло время, брёвна высохли, но при этом их повело (рис. 14). Особо расстраиваться не стоит – всё можно исправить. Для этого возьмём брус 50-100х100-150 и длиной 2м. Закрепим его с вогнутой стороны стены саморезами диаметром 6мм. и длиной 150мм. по два самореза на бревно. В брусе обязательно сделать отверстия под саморезы диаметром 6мм. Отступаем от края разметки проёма приблизительно 100мм. и начинаем притягивать брус сверху и снизу, перемещаясь к центру. Если деформированные брёвна не удалось вытянуть до конца, то дотягиваем шпилькой М12 или М14. Делаем сквозное отверстие через бревно и брус по центру бревна, вставляем шпильку, с двух сторон толстые квадратные шайбы из толстой фанеры и металлические толстые шайбы большого диаметра. Гайками с двух сторон притягиваем бревно к брусу и дотягиваем саморезы. Проём стены получается ровным (рис. 15).

Затем закрепляем проём одним из двух описанных методов и снимаем брус. В отверстие от шпильки забивается деревянный круглый стержень из сосны, который выглядит как сучок. Такие круглые стержни продаются сейчас во всех строительных магазинах и на рынках.

В завершении хочется сказать, что сейчас в интернете довольно просто найти плотника, который сделает дверной проём с обсадой из бруса, но покупайте инструмент и делайте всё сами – долго, но зато потом всю жизнь будите любоваться своей работой.
