Фундаменты: столбчатый, ленточный, на винтовых сваях

Виды фундамента

Стандартные небольшие срубы для бани ставятся на фундамент из столбиков, собранных из четырёх стандартных фундаментных блоков. Количество столбиков зависит от размера бани, фундаментные блоки, как правило входят в стандартную комплектацию и доставляются вместе с комплектом.

По желанию заказчика сруб может быть установлен на свайно винтовой фундамент, в этом случае на сваи крепиться обвязка из бруса в которую врезаются половые лаги.

Для дома-бани наряду со свайно-винтовым, нередко строят  мелкозаглублённый ленточный фундамент, нередко такой фундамент заказывают и под небольшие срубы.

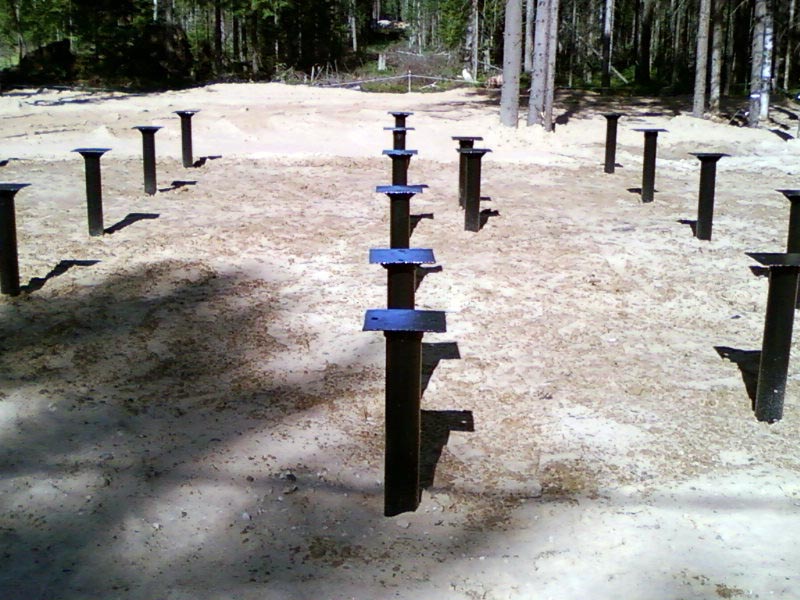

Фундамент на винтовых сваях

В последнее время всё большей популярностью начинают пользоваться фундаменты на винтовых сваях.
Изобретение военных строителей теперь активно используется и в гражданском строительстве.

Типы винтовых свай

  • Сваи с приваренными лопастями шнека, толщина лопасти 5 мм.
  • Сваи с приваренным литым наконечником
  • Оцинкованные сваи
  • Сваи с длинным шнеком для песчаных грунтов

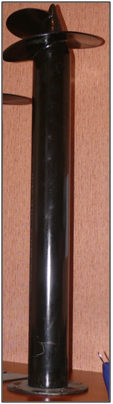

Стандартные сваи под срубы бань и домов

  • Стальная труба диаметром 108 мм. и толщиной 4 мм.
  • Шнек толщиной 5 мм. - приваривается
  • Оголовок с площадкой 200х200 мм.
  • Покрытие сваи - двухкомпонентная эпоксидная эмаль
  • Срок службы свайного фундамента - более 50 лет.
  • Обвязка под баню из бруса 150х300 мм.

Стоимость фундамента может отличаться в зависимости от количества свай.
Стоимость обвязки брусом от 10000 руб. не входит в стоимость фундамента.



Фундамент ленточный

Типовой мелкозаглублённый ленточный фундамент под сруб бани

  • подсыпка песком - 20 см.
  • толщина бетона в земле - 40 см.
  • высота цоколя 40-60 см.
  • ширина ленты 30-40 см.

при замешивании бетона вручную цена на работы по заливке фундамента увеличивается на 20%.

Почему не надо копать на 1,5м.

Большой удельный вес в общей стоимости строительства малоэтажных зданий составляют затраты на устройство фундаментов.

Нагрузки на 1 пог. м ленточных фундаментов в одно - двухэтажных зданиях в основном невелики и составляют 40...120 кН/м. Небольшие нагрузки на фундаменты обуславливают повышенную чувствительность к силам морозного пучения.

В своих рекомендациях мы будем основываться на строительных нормах ТСН МФ-97 МО, В настоящих нормах содержатся требования по конструированию и расчету мелкозаглубленных фундаментов в грунтовых условиях Московской области.

Выдержка из ТСН МФ-97 МО:

Территория Московской области более чем на 80% сложена пучинистыми грунтами. К пучинистым относятся глинистые грунты, пески пылеватые и мелкие, а также крупнообломочные грунты с содержанием глинистого заполнителя более 15% общей массы. Крупнообломочные грунты с песчаным заполнителем, пески гравелистые, крупные и средние, не содержащие глинистых фракций, считаются непучинистыми грунтами при любом уровне безнапорных подземных вод.

Применяемое в практике строительства мероприятие против выпучивания путем заложения фундаментов на глубину промерзания не обеспечивает устойчивость легких зданий, так как такие фундаменты имеют развитую боковую поверхность, по которой действуют большие по значению касательные силы пучения.

Таким образом, повсеместно применяемые материалоемкие и дорогостоящие фундаменты не обеспечивают надежную эксплуатацию малоэтажных зданий, построенных на пучинистых грунтах.

Одним из путей решения проблемы строительства на пучинистых грунтах малоэтажных зданий является применение мелкозаглубленных фундаментов, закладываемых в сезоннопромерзающем слое грунта.

Применение мелкозаглубленных фундаментов базируется на принципиально новом подходе к их проектированию, в основу которого заложен расчет оснований по деформациям пучения. При этом допускаются деформации основания (подъем, в том числе неравномерный), однако они должны быть меньше предельных, которые зависят от конструктивных особенностей здания.

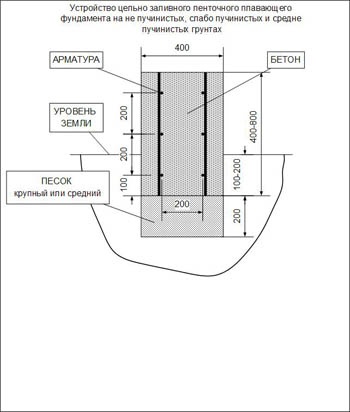

Основной принцип конструирования мелкозаглубленных фундаментов зданий с несущими стенами на пучинистых грунтах заключается в том, что ленточные фундаменты всех стен здания объединяются в единую систему и образуют достаточно жесткую горизонтальную раму, перераспределяющую неравномерные деформации основания. (рис.1)

Начиная с 1987 года во многих субъектах Российской Федерации, в том числе в Московской области, на мелкозаглубленных фундаментах построены тысячи малоэтажных зданий со стенами из разных материалов - кирпича, блоков, панелей, деревянных щитов. Применение их позволило сократить расход бетона на 50-80%, трудозатраты - на 40-70%, а длительный срок эксплуатации зданий на мелкозаглубленных фундаментах свидетельствует об их надежности.

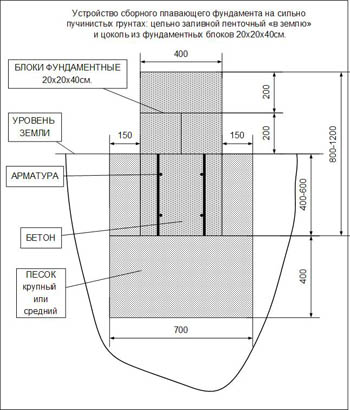

При строительстве фундамента придерживайтесь следующего правила, чем выше пучинистость грунта, там меньше закапывается фундамент в землю и тем более мощной должна быть песчаная подсыпка.

Ленточный фундамент для дома бани 4х6 с верандой 2,5м. и вторым этажом мансардного типа



Фундамент ленточный мелкозаглублённый

Различные варианты фундаментов
